GC系列高精度电脑纵横切机,是我公司结合国外先进技术,潜心研发而成。是目前国产同类产品中纵横切精度最高的机器,可完全取代进口。是中高档产品生产商的理想设备。主要适用于：各类卷筒纸(铜板纸、卡纸、金银卡纸、镭射纸、烟酒包装印刷材料......),卷筒塑料材料,卷筒纤维材料等。

主要功能及特点：

一、放料、纠偏

1、高吨位独立放料架(可根据客户的生产环境可加装自动上料机构,一般为电机升降式和液升降起式),采用6英寸、3英寸气涨轴，磁粉张力自动控制。根据客户材料的物理性质情况可设计成软放料结构,保证放料的平稳。

2、放料纠偏采用电机驱动,底坐配备直线导轨滑动调整,摩擦系数小,承载力大。并采用日本三桥模拟纠偏控制系统或稳态纠偏控制系统(我公司的专利产品),纠偏精度高。

二、拖料传动

1、采用日本安川大功率伺服电机驱动,并配合我公司拖料机械部分的特殊结构(此处不明说),拖料精度高,稳定性好。

2、材料运行过程中采用双气缸变频无极控制,放料使材料始终处于稳定状态下运行,保证了纵切及横切的精度。

3、所有过渡辊可根据客户的工艺要求进行理想的防划伤处理。

4、如果需要曲面整平生产,可配置曲面整平机构及整平控制。

三、纵切部分

1、纵切采用电机驱动圆刀分切,根据生产需求,可设计两道纵切(第一道先分切去边,第二道中切)。可配多把圆刀分切。

2、圆刀轴及底刀座精密磨削加工,保证纵切精度。

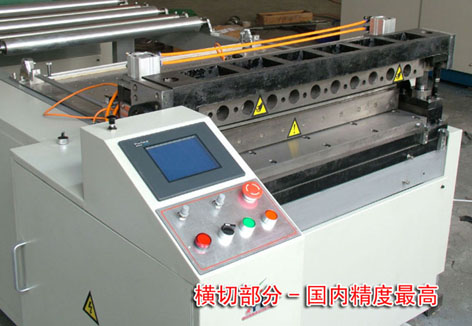

四、横切部分

1、横切刀架采用牢固的桥梁式双导住结构,稳固不变型。

2、采用负压吸纸平台,保证材料的平整度,材料无偏移。

3、采用德国光电跟踪控制,确保高精度跟踪。

4、横切刀架设计为可微调结构,可对切刀架进行适量角度调整,保证产品边角90度。

五、特殊部位配置

根据客户的生产工艺要求,可增加工艺所需的相应功能。如复印纸等材料生产时的消除静电处理,及部分特殊材料的干燥处理等。

六、整机主要技术参数

1、总功率：(根据配置约为:4.5-7.5KW)

2、纵切精度：±0.075mm

3、横切精度：±0.075mm

4、工作电压：380V
